BASIC KNOWLEDGE

PCDについて

PCDとは

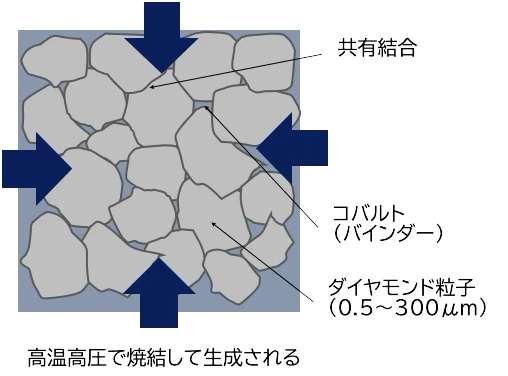

PCDとは「polycrystalline diamond」を略したもので、ダイヤモンドの粒子と金属やセラミックなどの結合剤(バインダ)やコバルト(Co)粉末とを混合して焼結したもの。高温高圧で焼き固めた(焼結する)人工鉱石で、「ダイヤモンド焼結体」と呼ばれている。 PCD内に含有されるダイヤモンドは、多結晶であるため硬度・強度共に非常に優れており、切削工具の先端に刃先として取り付けて「PCD工具」として使用されている。

素材の配合で異なる性質

PCDの性質は、結合剤(バインダ)やコバルト(Co)の粉と一緒に混ぜられるダイヤモンドの粒子の大きさ(=粒径)、 それらの配合や含有率の違いで性質も異なります。

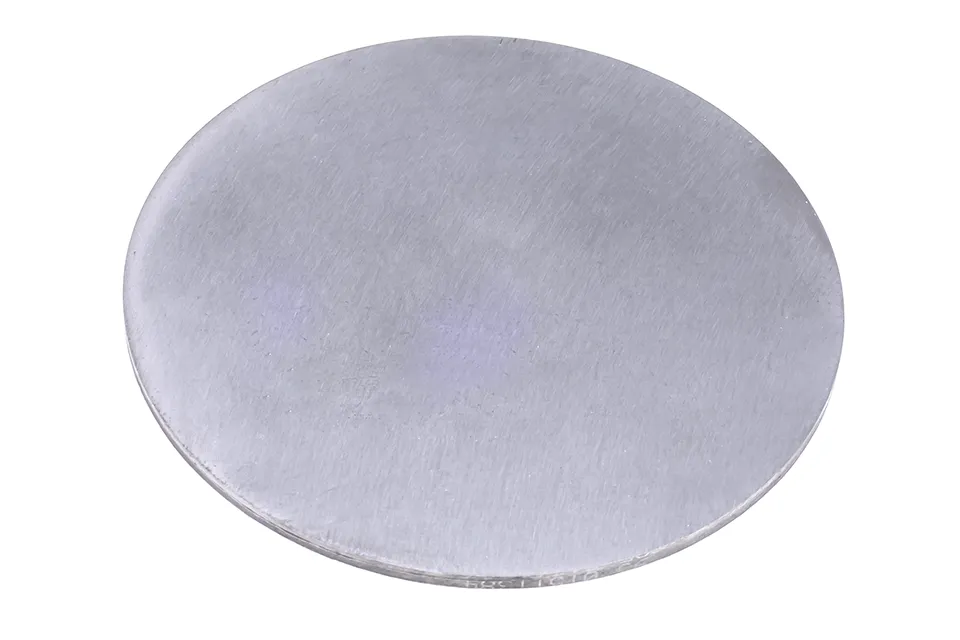

PCD素材

PCDに適した被削材

  • アルミニウム合金
  • 銅合金
  • 貴金属
  • 非鉄金属材料
  • アクリルやPEEK材などの樹脂
  • ゴム
  • セラミック
  • 仮焼結の超硬合金
  • ガラス

PCDは放電加工が可能?

バインダーとなるコバルトには導電性がある為、ワイヤー放電加工機で様々な形にPCD素材を加工することができる。近年ではレーザー光による加工もされるようになりつつあります。
