• ミリング
  • 単結晶

自由曲面の鏡面仕上加工と
超寿命の実現

N-Ball Mill

特徴

  • 豊富なサイズラインナップ
  • 自由度の高い「鏡面加工」技術を御社の強みに

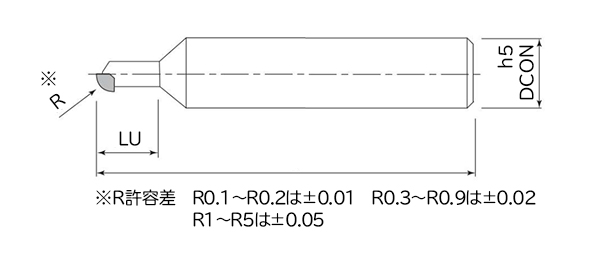

寸法図

ラインナップ

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 R 有効長 LU シャンク径 DCON 全長 LF 在庫
15519 N-BM0005 0.05 0.3 4 40 ●
15500 N-BM0010 0.1 0.6 6 50 ●
15501 N-BM0020 0.2 1.2 6 50 ●
15502 N-BM0030 0.3 1.8 6 50 ●
15503 N-BM0040 0.4 2.4 6 50 〇
15504 N-BM0050 0.5 3 6 50 ●
15505 N-BM0060 0.6 3.6 6 50 〇
15506 N-BM0070 0.7 4.2 6 50 〇
15507 N-BM0080 0.8 4.8 6 50 ●
15508 N-BM0090 0.9 5.4 6 50 〇
15510 N-BM0100 1 5 6 50 ●
15511 N-BM0150 1.5 5 6 50 〇
15512 N-BM0200 2 5 6 50 ●
15513 N-BM0250 2.5 5 6 50 〇
15514 N-BM0300 3 5 6 50 ●
15515 N-BM0350 3.5 8 8 50 〇
15516 N-BM0400 4 8 8 50 ●
15517 N-BM0450 4.5 10 10 50 〇
15518 N-BM0500 5 10 10 50 ●

切削加工条件

樹脂・非鉄金属加工

※硬脆性材の場合は回転速度を1/3に

※出来るだけ高回転を推奨

※硬脆性材の場合は回転速度を下げてください（目安1/3程度）

※参考値 被切削材や加工機により異なります。

※目安 １刃あたりの送り量(fz)=0.01～0.05(mm/t)／極小径については0.01以下（mm/t）／送り速度(Vf)=100～500mm/min

R (min-1) 回転速度 ap(mm) 切込み量
0.05 10,000～40,000 0.004
0.1 10,000～40,000 0.009
0.2 10,000～40,000 0.02
0.3 10,000～40,000 0.03
0.4 10,000～40,000 0.04
0.5 10,000～40,000 0.04
0.6 10,000～30,000 0.05
0.7 10,000～30,000 0.06
0.8 10,000～30,000 0.07
0.9 10,000～30,000 0.08
1 10,000～30,000 0.09
1.5 10,000～30,000 0.13
2 10,000～20,000 0.18
2.5 10,000～20,000 0.22
3 10,000～20,000 0.26
3.5 10,000～20,000 0.31
4 8,000～15,000 0.36
4.5 8,000～15,000 0.41
5 8,000～12,000 0.45
