N-BallMillの
ロングネックタイプ

N-Ball Mill-LN

特徴

  • 豊富なサイズラインナップ
  • 自由度の高い「鏡面加工」技術を御社の強みに

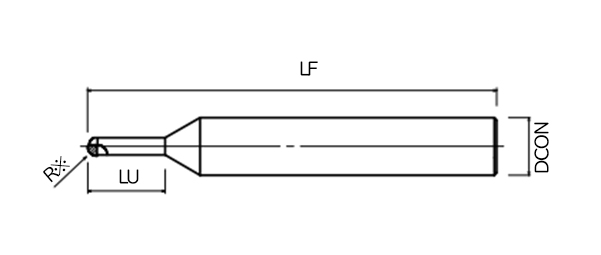

寸法図

ラインナップ

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 R 有効長 LU シャンク径 DCON 全長 LF 在庫
16200 N-BML0005 0.05 0.5 4 40 ●
16201 N-BML0010 0.1 1 6 50 ●
16202 N-BML0020 0.2 2 6 50 ●
16203 N-BML0030 0.3 3 6 50 ●
16204 N-BML0040 0.4 4 6 50 〇
16205 N-BML0050 0.5 5 6 50 ●
16206 N-BML0060 0.6 6 6 50 〇
16207 N-BML0070 0.7 7 6 50 〇
16208 N-BML0080 0.8 8 6 50 ●
16209 N-BML0090 0.9 9 6 50 〇
16210 N-BML0100 1 10 6 50 ●
16211 N-BML0150 1.5 15 6 50 〇
16212 N-BML0200 2 20 6 50 ●
16213 N-BML0250 2.5 25 6 50 〇
16214 N-BML0300 3 30 6 100 ●
16215 N-BML0350 3.5 35 8 100 〇
16216 N-BML0400 4 40 8 100 ●
16217 N-BML0450 4.5 45 10 100 〇
16218 N-BML0500 5 50 10 100 ●

切削加工条件

樹脂・非鉄金属加工

※硬脆性材の場合は回転速度を1/3に

※出来るだけ高回転を推奨

※脆性材料の場合は、切込みや送り量も1/5～1/10程度が目安になります。

※参考値 被切削材や加工機械により異なります。

※目安 回転当たり送り(fz)=0.01～0.05mm/t／送り速度(VF)=100～500mm/min

R (min-1) 回転速度 ap(mm) 切込み量
0.05 10,000～40,000 0.004
0.1 10,000～40,000 0.009
0.2 10,000～40,000 0.02
0.3 10,000～40,000 0.03
0.4 10,000～40,000 0.04
0.5 10,000～40,000 0.04
0.6 10,000～30,000 0.05
0.7 10,000～30,000 0.06
0.8 10,000～30,000 0.07
0.9 10,000～30,000 0.08
1 10,000～30,000 0.09
1.5 10,000～30,000 0.13
2 10,000～20,000 0.18
2.5 10,000～20,000 0.22
3 10,000～20,000 0.26
3.5 10,000～20,000 0.31
4 8,000～15,000 0.36
4.5 8,000～15,000 0.41
5 8,000～12,000 0.45
