内径旋削加工で鏡面仕上げが可能
N-Boring Bite
特徴
- 超硬シャンクを採用しているため高剛性
- 30Lまでの加工深さに対応
- Ra0.1μm以下を安定して加工
- N-Incertと組み合わせることで、外径＋端面も鏡面仕上げが可能

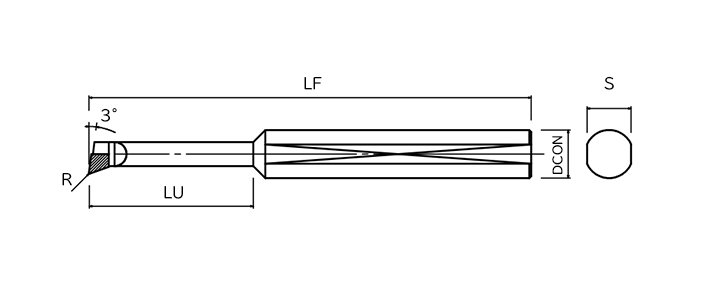

寸法図
ラインナップ
| 品番 | 型式品名 | R | 最小加工径 DAXMIN | 有効長 LU | 全長 LF | 在庫 |
|---|---|---|---|---|---|---|
| 15800 | N-BB03 | 0.05 | Φ3 | 25 | 70 | ● |
| 15801 | N-BB04 | 0.05 | Φ4 | 25 | 70 | ● |
| 15802 | N-BB05 | 0.05 | Φ5 | 30 | 70 | ● |
| 15803 | N-BB06 | 0.05 | Φ6 | 30 | 70 | ● |
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
切削加工条件
| 被削材 | 切削速度(Vc) | 切込量 (ap)mm | クーラント |
|---|---|---|---|
| 銀 | 50～300 | 0.005～0.05 | 切削油 |
| アルミニウム | 100～2,500 | 0.005～0.05 | エマルジョン |
| マグネシウム | 100～2,500 | 0.005～0.05 | エマルジョン |
| 金 | 50～300 | 0.005～0.05 | 切削油 |
| 銅 | 50～500 | 0.005～0.04 | 切削油 |
| PC | 50～200 | 0.01～0.1 | エマルジョン/エア |
| PE | 80～350 | 0.01～0.1 | エマルジョン |
| PEEK | 60～250 | 0.01～0.1 | エマルジョン |
| PMMA | 80～300 | 0.01～0.1 | エマルジョン/エア |
| POM | 80～350 | 0.01～0.1 | エマルジョン |
| PTFE | 70～300 | 0.01～0.1 | エマルジョン |
| PVC | 60～250 | 0.01～0.1 | エマルジョン |
※目安 1回転当たりの送り(f)＝0.01～0.03mm/rev
