単結晶ダイヤモンド面取りカッター
N-Chamfer Mill
特徴
- 面取り加工の鏡面仕上げが可能
- 最大C10加工用も製作可能（特殊品対応）

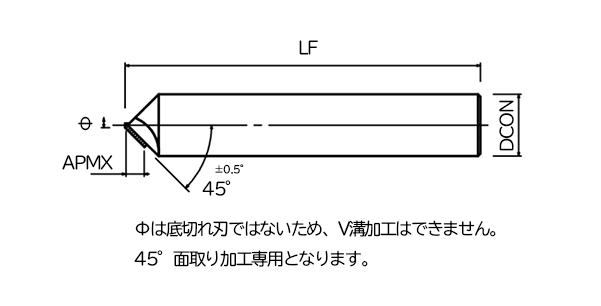

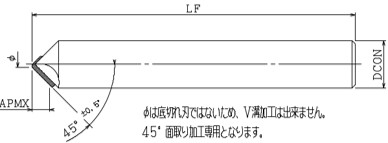

寸法図
ラインナップ
※〇は準標準在庫（納期：約40日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
| 品番 | 型式品名 | 仕様 | 先端径 φ | シャンク径 DCON | 全長 LF | 在庫 |
|---|---|---|---|---|---|---|
| 15900 | N-CM01 | C1.0加工用 | 1.0 | φ6 | 55 | ● |
| 15901 | N-CM02 | C2.0加工用 | 1.0 | φ6 | 55 | 〇 |
| 15902 | N-CM03 | C3.0加工用 | 1.0 | φ8 | 55 | ● |
| 15903 | N-CM04 | C4.0加工用 | 1.0 | φ10 | 55 | 〇 |
| 15904 | N-CM05 | C5.0加工用 | 1.0 | φ12 | 55 | ● |
切削加工条件
| 被削材 | Vc 切削速度 | ap(mm) 切込み量 | クーラント |
|---|---|---|---|
| 銀 | 50～300 | 0.005～0.05 | 切削油 |
| アルミニウム | 100～2,500 | 0.005～0.05 | エマルジョン |
| マグネシウム | 100～2,500 | 0.005～0.05 | エマルジョン |
| 金 | 50～300 | 0.005～0.05 | 切削油 |
| 銅 | 50～500 | 0.005～0.04 | 切削油 |
| PC | 50～300 | 0.01～0.1 | エマルジョン/エア |
| PE | 80～350 | 0.01～0.1 | エマルジョン |
| PEEK | 60～250 | 0.01～0.1 | エマルジョン |
| PMMA | 80～300 | 0.01～0.1 | エマルジョン/エア |
| POM | 80～350 | 0.01～0.1 | エマルジョン |
| PTFE | 70～300 | 0.01～0.1 | エマルジョン |
| PVC | 60～250 | 0.01～0.1 | エマルジョン |
