- ミリング
- 単結晶
平面・曲面加工での効率的な鏡面仕上げ加工が可能
N-Double Square Mill
特徴
- 「鏡面」が高能率で実現可能に
- 他のN-BRAND製品（N-Face Mill、N-Ball Mill、N-Chamfer MILL等）との組合せで加工を効率化

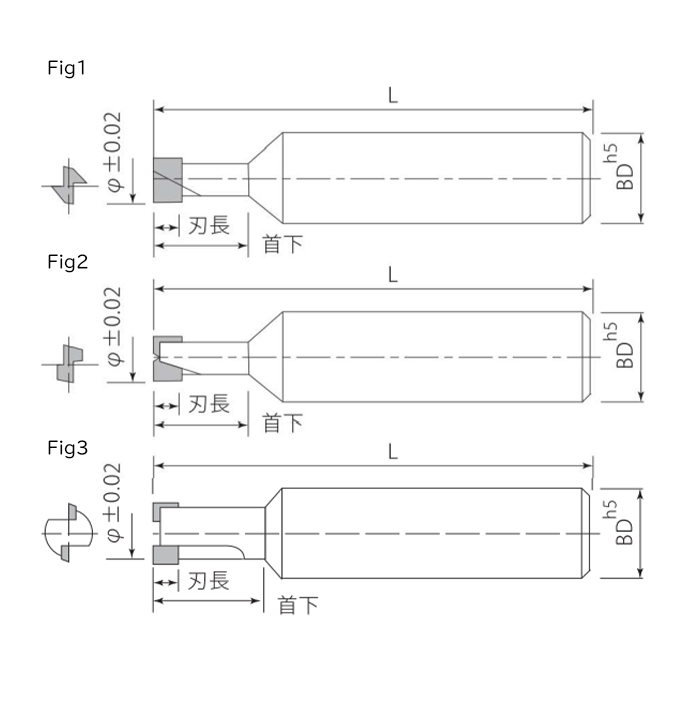

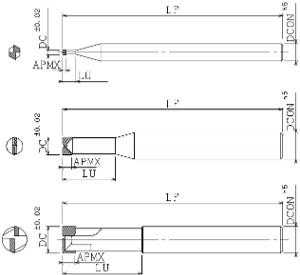

寸法図
ラインナップ
※〇は準標準在庫（納期：約40日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
| 品番 | 型式品名 | 刃径 DC | 刃長 APMX | LU 有効長 | シャンク径 DCON | 全長 LF | Fig | 在庫 |
|---|---|---|---|---|---|---|---|---|
| 15150 | N-DSM0030 | φ0.3 | 0.15 | 0.9 | 4 | 50 | Fig1 | ● |
| 15151 | N-DSM0050 | φ0.5 | 0.25 | 1.5 | 4 | 50 | Fig1 | ● |
| 15152 | N-DSM0100 | φ1 | 0.5 | 3 | 4 | 50 | Fig1 | ● |
| 15153 | N-DSM0200 | φ2 | 1 | 6 | 4 | 50 | Fig2 | ● |
| 15154 | N-DSM0400 | φ4 | 2 | 12 | 6 | 50 | Fig2 | ● |
| 15155 | N-DSM0600 | φ6 | 3 | 18 | 6 | 50 | Fig3 | ● |
切削加工条件
樹脂・非鉄金属加工
※出来るだけ高回転を推奨
※硬脆性材の場合は回転速度を下げてください（目安1/3程度）
※参考値 被切削材や加工機により異なります。
※目安 １刃あたりの送り量(fz)=0.01～0.05(mm/t)／極小径については0.01以下（mm/t）／送り速度(Vf)=200～1000mm/min
| 径 | (min-1) 回転速度 | ap(mm) 切込み量 |
|---|---|---|
| φ0.05 | 10,000～40,000 | 0.002 |
| φ0.1 | 10,000～40,000 | 0.004 |
| φ0.2 | 10,000～40,000 | 0.009 |
| φ0.3 | 10,000～40,000 | 0.01 |
| Φ0.4 | 10,000～40,000 | 0.01 |
| Φ0.5 | 10,000～40,000 | 0.02 |
| Φ0.6 | 10,000～40,000 | 0.03 |
| Φ0.7 | 10,000～40,000 | 0.03 |
| Φ0.8 | 10,000～40,000 | 0.04 |
| Φ0.9 | 10,000～40,000 | 0.04 |
| φ1 | 10,000～40,000 | 0.04 |
| φ2 | 10,000～30,000 | 0.09 |
| φ3 | 10,000～20,000 | 0.1 |
| φ4 | 10,000～20,000 | 0.1 |
| φ6 | 5,000～10,000 | 0.1 |
| φ8 | 5,000～10,000 | 0.1 |
| φ10 | 5,000～10,000 | 0.1 |
| φ12 | 5,000～10,000 | 0.1 |
