アリ溝加工専用超硬カッター

N-Dovetail Cutter

特徴

  • Oリング加工用 小径R付アリ溝カッター
  • 特殊な刃型形状により、 カッターマークを低減。
  • SUS用には、「SXL」コーティング採用　※アルミ用はノンコート

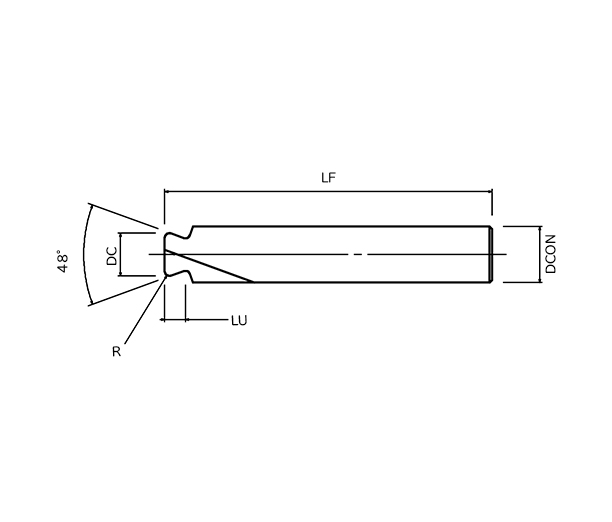

寸法図

ラインナップ

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 Coating 外径 DC 刃長 LU R シャンク径 DCON 全長 LF 在庫
16700 N-DC3P Non-Coating 5.01 2.8 0.4 6 60 ●
16701 N-DC3P SXL 5.01 2.8 0.4 6 60 ●
16702 N-DC4P Non-Coating 8.5 4.7 0.4 10 60 ●
16703 N-DC4P SXL 8.5 4.7 0.4 10 60 ●
16704 N-DC5P Non-Coating 12.47 7 0.8 12 80 ●
16705 N-DC5P SXL 12.47 7 0.8 12 80 ●
16706 N-DC1G Non-Coating 4.31 2.4 0.4 6 60 ●
16707 N-DC1G SXL 4.31 2.4 0.4 6 60 ●
16708 N-DC2G Non-Coating 8.5 4.7 0.4 10 60 ●
16709 N-DC2G SXL 8.5 4.7 0.4 10 60 ●
16710 N-DC3A Non-Coating 5.01 2.79 0.4 6 60 ●
16711 N-DC3A SXL 5.01 2.79 0.4 6 60 ●
16712 N-DC4A Non-Coating 7.89 4.34 0.4 8 60 ●
16713 N-DC4A SXL 7.89 4.34 0.4 8 60 ●
16714 N-DC5A Non-Coating 10.22 5.77 0.8 12 80 ●
16715 N-DC5A SXL 10.22 5.77 0.8 12 80 ●
16716 N-DC6P Non-Coating 4.84 2.5 0.4 6 60 ●
16717 N-DC6P SXL 4.84 2.5 0.4 6 60 ●
16718 N-DC7P Non-Coating 8.26 4.2 0.4 10 60 ●
16719 N-DC7P SXL 8.26 4.2 0.4 10 60 ●
16720 N-DC8P Non-Coating 12.09 6.3 0.8 12 80 ●
16721 N-DC8P SXL 12.09 6.3 0.8 12 80 ●
16722 N-DC1V Non-Coating 5.6 2.9 0.4 6 60 ●
16723 N-DC1V SXL 5.6 2.9 0.4 6 60 ●
16724 N-DC2V Non-Coating 8.74 4.4 0.4 10 60 ●
16725 N-DC2V SXL 8.74 4.4 0.4 10 60 ●
16726 N-DC3V Non-Coating 14.6 7.6 0.8 12 80 ●
16727 N-DC3V SXL 14.6 7.6 0.8 12 80 ●
16728 N-DC6A Non-Coating 4.87 2.51 0.4 6 60 ●
16729 N-DC6A SXL 4.87 2.51 0.4 6 60 ●
16730 N-DC7A Non-Coating 7.67 3.91 0.4 8 60 ●
16731 N-DC7A SXL 7.67 3.91 0.4 8 60 ●
16732 N-DC8A Non-Coating 9.9 5.21 0.8 12 80 ●
16733 N-DC8A SXL 9.9 5.21 0.8 12 80 ●
