樹脂や非鉄金属で鏡面穴あけ加工が可能

N-Drill

特徴

  • 樹脂、非鉄金属で鏡面の穴あけ加工が可能
  • 業界初 2枚刃設計
  • 切屑排出性＋安定した穴径精度

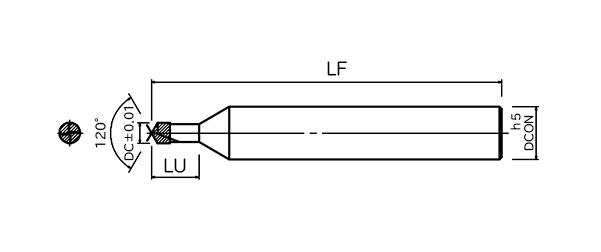

寸法図

ラインナップ

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 刃径 DC 有効長 LU シャンク径 DCON 全長 LF 在庫
15351 N-DR0040 0.4 4 4 40 ●
15352 N-DR0050 0.5 5 4 40 ●
15353 N-DR0060 0.6 6 4 40 〇
15354 N-DR0070 0.7 7 4 40 〇
15355 N-DR0080 0.8 8 4 40 〇
15356 N-DR0090 0.9 9 4 40 〇
15357 N-DR0100 1.0 10 4 40 ●
15358 N-DR0110 1.1 11 4 40 〇
15359 N-DR0120 1.2 12 4 40 〇
15360 N-DR0130 1.3 13 4 40 〇
15361 N-DR0140 1.4 14 4 40 〇
15362 N-DR0150 1.5 15 4 40 ●

切削加工条件

※参考値 被切削材や加工機械により異なります。

※ステップ加工を使用ください。ステップ量は0.01～0.02㎜

被削材 Vｃ 切削速度 f(mm/min)
アルミニウム 10～30 3
銅合金 10～30 3
CFRP 10～30 3
超硬合金 10～30 3
石英ガラス 10～30 3
樹脂 10～30 3
