内径溝旋削加工で鏡面仕上げが可能

N-Groove Mini

特徴

  • 内径60Lまでの加工深さに対応
  • Ra0.1以下を安定して加工

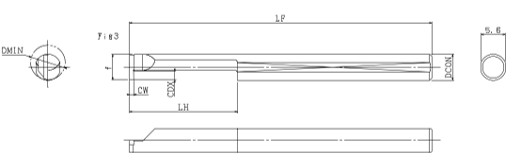

寸法図

ラインナップ

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 刃幅CW CR 最大溝深さCDX 最小加工径 DMIN 有効長 LH 全長LF シャンクDCON 在庫
16930 N-GVM04-0050-MCD 0.5 0.05 1.0 φ4 15 60 φ6 ○
16931 N-GVM04-0080-MCD 0.8 0.05 1.0 φ4 15 60 φ6 ●
16932 N-GVM04-0100-MCD 1.0 0.05 1.5 φ4 15 60 φ6 ●
16933 N-GVM04-0150-MCD 1.5 0.05 1.5 φ4 15 60 φ6 ●
16934 N-GVM04-0200-MCD 2.0 0.05 1.5 φ4 15 60 φ6 ○
16935 N-GVM06-0050-MCD 0.5 0.05 1.5 φ6 25 70 φ6 ○
16936 N-GVM06-0080-MCD 0.8 0.05 1.5 φ6 25 70 φ6 ●
16937 N-GVM06-0100-MCD 1.0 0.05 1.5 φ6 25 70 φ6 ●
16938 N-GVM06-0150-MCD 1.5 0.05 1.5 φ6 25 70 φ6 ●
16939 N-GVM06-0200-MCD 2.0 0.05 1.5 φ6 25 70 φ6 ○
16940 N-GVM08-0050-MCD 0.5 0.05 1.5 φ8 25 70 φ6 ○
16941 N-GVM08-0080-MCD 0.8 0.05 1.5 φ8 25 70 φ6 ●
16942 N-GVM08-0100-MCD 1.0 0.05 2.0 φ8 25 70 φ6 ●
16943 N-GVM08-0150-MCD 1.5 0.05 2.0 φ8 25 70 φ6 ●
16944 N-GVM08-0200-MCD 2.0 0.05 2.0 φ8 25 70 φ6 ○

切削加工条件

※目安 回転当たり送り(fz)＝0.01～0.03mm/rev

被削材 切削速度(Vc) 切込量(ap)mm クーラント
銀 50～300 0.005～0.05 切削油
アルミニウム 100～2,500 0.005～0.05 エマルジョン
マグネシウム 100～2,500 0.005～0.05 エマルジョン
金 50～300 0.005～0.05 切削油
銅 50～500 0.005～0.04 切削油
PC 50～200 0.01～0.1 エマルジョン/エア
PE 80～350 0.01～0.1 エマルジョン
PEEK 60～250 0.01～0.1 エマルジョン
PMMA 80～300 0.01～0.1 エマルジョン/エア
POM 80～350 0.01～0.1 エマルジョン
PTFE 70～300 0.01～0.1 エマルジョン
PVC 60～250 0.01～0.1 エマルジョン
