R面取加工用エンドミル
N-Inner R Mill
特徴
- R面取りが切削で鏡面に
- 粗加工用（PCD）/仕上げ加工用（MCD）をラインナップ
- 磨き工程の削減が可能

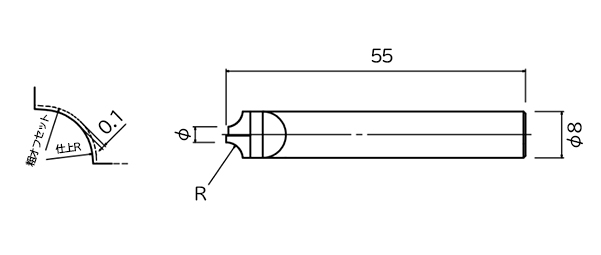

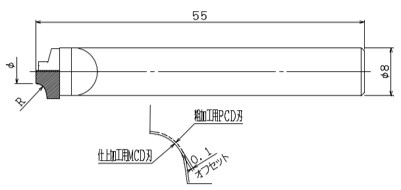

寸法図
ラインナップ
※〇は準標準在庫（納期：約40日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
| 品番 | 型式品名 | 仕様 | 先端径 φ | 仕上R | 在庫 |
|---|---|---|---|---|---|
| 15112 | N-IRM R0.75-PCD | 粗加工用 | 4.0 | R0.75 | ● |
| 15111 | N-IRM R0.75-MCD | 仕上げ加工用 | 4.0 | R0.75 | ● |
| 15106 | N-IRM R1.0-PCD | 粗加工用 | 4.0 | R1.0 | 〇 |
| 15105 | N-IRM R1.0-MCD | 仕上げ加工用 | 4.0 | R1.0 | 〇 |
| 15114 | N-IRM R1.25-PCD | 粗加工用 | 4.0 | R1.25 | ● |
| 15113 | N-IRM R1.25-MCD | 仕上げ加工用 | 4.0 | R1.25 | ● |
| 15104 | N-IRM R1.5-PCD | 粗加工用 | 4.0 | R1.5 | 〇 |
| 15103 | N-IRM R1.5-MCD | 仕上げ加工用 | 4.0 | R1.5 | 〇 |
| 15116 | N-IRM R1.75-PCD | 粗加工用 | 4.0 | R1.75 | ● |
| 15115 | N-IRM R1.75-MCD | 仕上げ加工用 | 4.0 | R1.75 | ● |
| 15102 | N-IRM R2.0-PCD | 粗加工用 | 4.0 | R2.0 | 〇 |
| 15101 | N-IRM R2.0-MCD | 仕上げ加工用 | 4.0 | R2.0 | 〇 |
| 15118 | N-IRM R2.25-PCD | 粗加工用 | 4.0 | R2.25 | ● |
| 15117 | N-IRM R2.25-MCD | 仕上げ加工用 | 4.0 | R2.25 | ● |
| 15120 | N-IRM R2.5-PCD | 粗加工用 | 4.0 | R2.5 | 〇 |
| 15119 | N-IRM R2.5-MCD | 仕上げ加工用 | 4.0 | R2.5 | 〇 |
切削加工条件
アクリル加工
※ポリカーボネートの場合は下記の約1/2
※参考値 被削材や加工機械により異なります。
| (min-1) 回転速度 | Vf テーブル送り | ap(mm) 切込み量 | |
|---|---|---|---|
| 粗刃 | 10,000～ 15,000 | 300～1,000 | – |
| 仕上刃 | 10,000～ 15,000 | 300～1,000 | ～0.1 |
