• 旋削
  • 単結晶

樹脂・非鉄金属の旋削加工で
鏡面仕上げが可能

N-Insert

特徴

  • 微細加工、高精度加工が可能
  • 優れた加工面品位を実現Ra0.1㎛以下
  • 鏡面加工、磨き時間の短縮

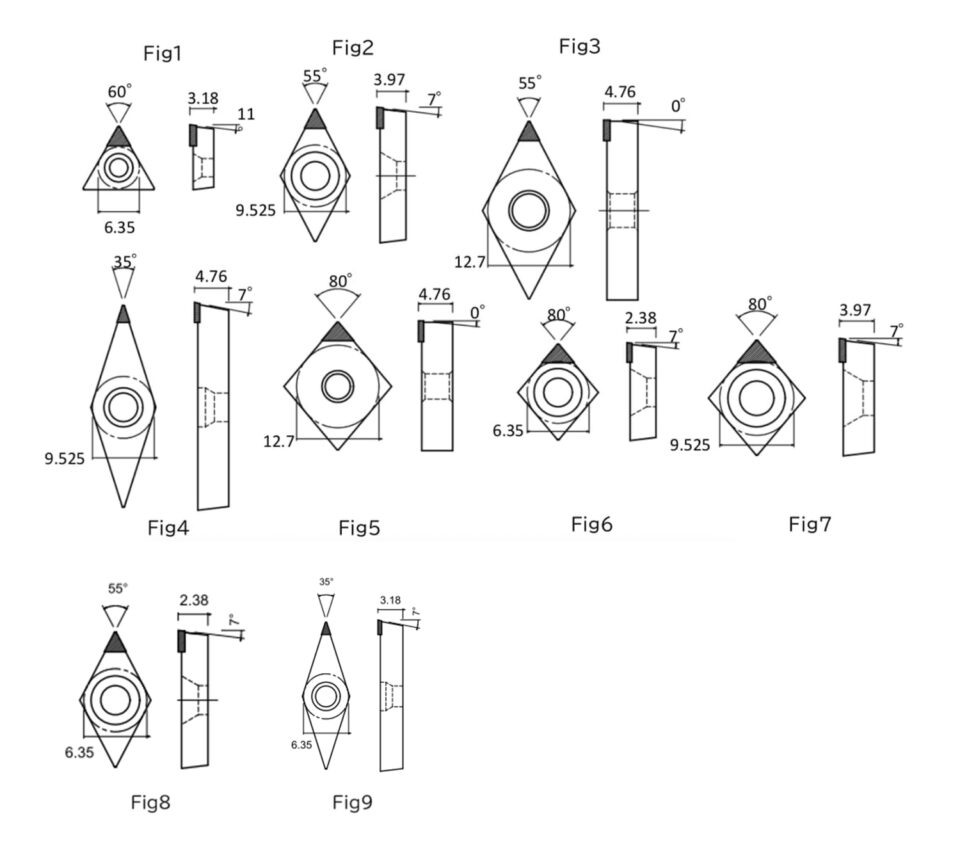

寸法図

ラインナップ

※〇は準標準在庫（納期：約25日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約25～30日）

品番 型式品名 R 在庫 Fig
15210 DCGW11T302-MCD 0.2 ● Fig2
15211 DCGW11T304-MCD 0.4 ● Fig2
15216 DCGW11T308-MCD 0.8 〇 Fig2
15217 DCGW11T310-MCD 1.0 〇 Fig2
15212 DNGA150404-MCD 0.4 ● Fig3
15213 DNGA150408-MCD 0.8 ● Fig3
15214 DNGA150410-MCD 1.0 〇 Fig3
15215 DNGA150412-MCD 1.2 〇 Fig3
15200 TPGW110302-MCD 0.2 ● Fig1
15201 TPGW110304-MCD 0.4 ● Fig1
15202 TPGW110308-MCD 0.8 〇 Fig1
15203 TPGW110310-MCD 1.0 〇 Fig1
15220 VCGW160402-MCD 0.2 ● Fig4
15221 VCGW160404-MCD 0.4 ● Fig4
15222 VCGW160408-MCD 0.8 〇 Fig4
15230 CNGA120404-MCD 0.4 ● Fig5
15231 CNGA120408-MCD 0.8 ● Fig5
15232 CCGW060202-MCD 0.2 ● Fig6
15233 CCGW060204-MCD 0.4 ● Fig6
15234 CCGW09T302-MCD 0.2 ● Fig7
15235 CCGW09T304-MCD 0.4 ● Fig7
15236 DCGW070202-MCD 0.2 ● Fig8
15237 DCGW070204-MCD 0.4 ● Fig8
15238 DCGW070205-MCD 0.5 〇 Fig8
15239 DCGW070208-MCD 0.8 〇 Fig8
15240 DCGW070210-MCD 1.0 〇 Fig8
15241 VCGW110302-MCD 0.2 ● Fig9
15242 VCGW110304-MCD 0.4 ● Fig9
15243 VCGW110305-MCD 0.5 〇 Fig9
15244 VCGW110308-MCD 0.8 〇 Fig9
15245 VCGW110310-MCD 1.0 〇 Fig9

切削加工条件

※目安 １回転当たりの送り(f)＝0.03～0.1［mm/rev］

加工面品を上げたい場合は、Rサイズはなるべく大き目を推奨します。

被削材 切削速度 Vc 切込量 ap クーラント
銀 50～300 0.005～0.05 切削油
アルミニウム 100～2,500 0.005～0.05 エマルジョン
マグネシウム 100～2,500 0.005～0.05 エマルジョン
金 50～300 0.005～0.05 切削油
銅 50～500 0.005～0.04 切削油
PC 50～200 0.01～0.1 エマルジョン/エア
PE 80～350 0.01～0.1 エマルジョン
PEEK 60～250 0.01～0.1 エマルジョン
PMMA 80～300 0.01～0.1 エマルジョン/エア
POM 80～350 0.01～0.1 エマルジョン
PTFE 70～300 0.01～0.1 エマルジョン
PVC 60～250 0.01～0.1 エマルジョン
