非鉄金属の旋削加工で高寿命

N-Insert CBN

特徴

  • 全サイズに3種類のCBN材種をラインナップ
    CBN材種 CBN含有量vol% 用途
    NB045 45% 高硬度鋼/焼き入れ鋼
    NB070 70% 焼結合金
    NB095 95% ねずみ鋳鉄/ダクタイル鋳鉄
  • 鋳鉄、焼結金属、焼入れ鋼の仕上加工に最適
  • マルチコーナータイプ

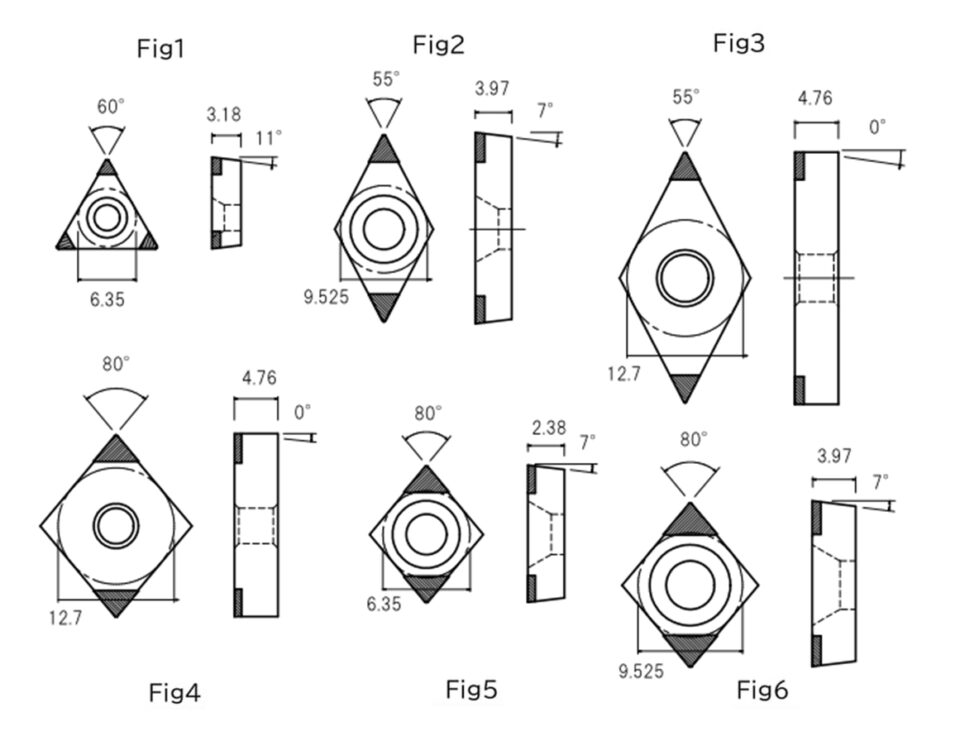

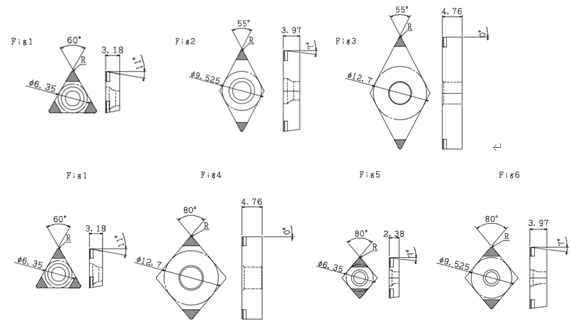

寸法図

ラインナップ

※〇は準標準在庫（納期：約25日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約25～30日）

品番 型式品名 R CBN 材種 在庫 Fig
16600 DCGW11T302-CBN 0.2 NB045 ● Fig2
16601 DCGW11T302-CBN 0.2 NB070 ● Fig2
16602 DCGW11T302-CBN 0.2 NB095 ● Fig2
16603 DCGW11T304-CBN 0.4 NB045 ● Fig2
16604 DCGW11T304-CBN 0.4 NB070 ● Fig2
16605 DCGW11T304-CBN 0.4 NB095 ● Fig2
16606 DCGW11T308-CBN 0.8 NB045 ● Fig2
16607 DCGW11T308-CBN 0.8 NB070 ● Fig2
16608 DCGW11T308-CBN 0.8 NB095 ● Fig2
16609 DNGA150404-CBN 0.4 NB045 ● Fig3
16610 DNGA150404-CBN 0.4 NB070 ● Fig3
16611 DNGA150404-CBN 0.4 NB095 ● Fig3
16612 DNGA150408-CBN 0.8 NB045 ● Fig3
16613 DNGA150408-CBN 0.8 NB070 ● Fig3
16614 DNGA150408-CBN 0.8 NB095 ● Fig3
16615 DNGA150412-CBN 1.2 NB045 ● Fig3
16616 DNGA150412-CBN 1.2 NB070 ● Fig3
16617 DNGA150412-CBN 1.2 NB095 ● Fig3
16618 TPGW110302-CBN 0.2 NB045 ● Fig1
16619 TPGW110302-CBN 0.2 NB070 ● Fig1
16620 TPGW110302-CBN 0.2 NB095 ● Fig1
16621 TPGW110304-CBN 0.4 NB045 ● Fig1
16622 TPGW110304-CBN 0.4 NB070 ● Fig1
16623 TPGW110304-CBN 0.4 NB095 ● Fig1
16624 TPGW110308-CBN 0.8 NB045 ● Fig1
16625 TPGW110308-CBN 0.8 NB070 ● Fig1
16626 TPGW110308-CBN 0.8 NB095 ● Fig1
16627 CNGA120404-CBN 0.4 NB045 ● Fig4
16628 CNGA120404-CBN 0.4 NB070 ● Fig4
16629 CNGA120404-CBN 0.4 NB095 ● Fig4
16630 CNGA120408-CBN 0.8 NB045 ● Fig4
16631 CNGA120408-CBN 0.8 NB070 ● Fig4
16632 CNGA120408-CBN 0.8 NB095 ● Fig4
16633 CCGW060202-CBN 0.2 NB045 ● Fig5
16634 CCGW060202-CBN 0.2 NB070 ● Fig5
16635 CCGW060202-CBN 0.2 NB095 ● Fig5
16636 CCGW060204-CBN 0.4 NB045 ● Fig5
16637 CCGW060204-CBN 0.4 NB070 ● Fig5
16638 CCGW060204-CBN 0.4 NB095 ● Fig5
16639 CCGW09T302-CBN 0.2 NB045 ● Fig6
16640 CCGW09T302-CBN 0.2 NB070 ● Fig6
16641 CCGW09T302-CBN 0.2 NB095 ● Fig6
16642 CCGW09T304-CBN 0.4 NB045 ● Fig6
16643 CCGW09T304-CBN 0.4 NB070 ● Fig6
16644 CCGW09T304-CBN 0.4 NB095 ● Fig6

切削加工条件

※目安 １回転当たりの送り(f)＝0.03～0.1［mm/rev］

加工面品を上げたい場合は、Rサイズはなるべく大き目を推奨します。

被削材 切削速度(Vc) 切込量 (ap)mm クーラント
ねずみ鋳鉄 100～500 0.05～0.5 ドライ
ダクタイル鋳鉄 80～200 0.05～0.2 ドライ
耐熱合金 80～150 0.05～0.5 ドライ
焼入れ鋼 80～150 0.05～0.2 ドライ
