非鉄金属の旋削加工で高寿命

N-Insert CVD

特徴

  • 高い耐摩耗性により超硬材の加工にも対応
  • ラップ時間の短縮による生産性UP

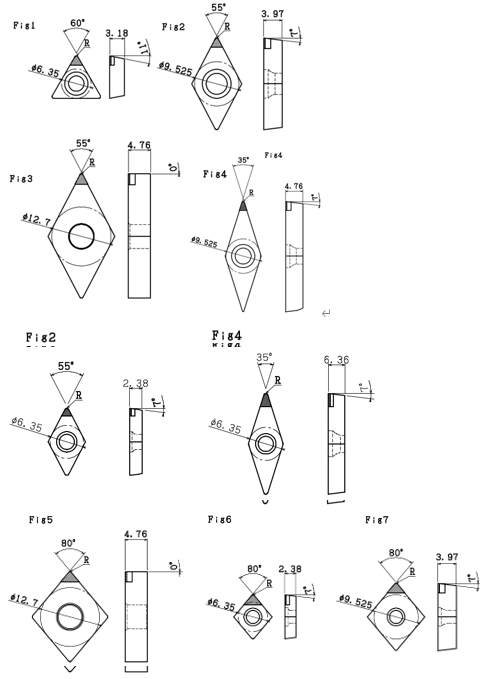

寸法図

ラインナップ

※〇は準標準在庫（納期：約25日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約25～30日）

品番 型式品名 R 在庫 Fig
16400 DCGW11T302-CVD 0.2 ● Fig2
16401 DCGW11T304-CVD 0.4 ● Fig2
16402 DCGW11T308-CVD 0.8 〇 Fig2
16403 DCGW11T310-CVD 1.0 〇 Fig2
16404 DNGA150404-CVD 0.4 ● Fig3
16405 DNGA150408-CVD 0.8 ● Fig3
16406 DNGA150410-CVD 1.0 〇 Fig3
16407 DNGA150412-CVD 1.2 〇 Fig3
16408 TPGW110302-CVD 0.2 ● Fig1
16409 TPGW110304-CVD 0.4 ● Fig1
16410 TPGW110308-CVD 0.8 〇 Fig1
16411 TPGW110310-CVD 1.0 〇 Fig4
16412 VCGW160402-CVD 0.2 ● Fig４
16413 VCGW160404-CVD 0.4 ● Fig4
16414 VCGW160408-CVD 0.8 〇 Fig4
16415 CNGA120404-CVD 0.4 ● Fig5
16416 CNGA120408-CVD 0.8 ● Fig5
16417 CCGW060202-CVD 0.2 ● Fig6
16418 CCGW060204-CVD 0.4 ● Fig6
16419 CCGW09T302-CVD 0.2 ● Fig7
16420 CCGW09T304-CVD 0.4 ● Fig7
16421 DCGW070202-CVD 0.2 ● Fig2
16422 DCGW070204-CVD 0.4 ● Fig2
16423 DCGW070208-CVD 0.8 〇 Fig2
16424 VCGW110302-CVD 0.2 ● Fig4
16425 VCGW110304-CVD 0.4 ● Fig4
16426 VCGW110308-CVD 0.8 〇 Fig4

切削加工条件

※目安 １回転当たりの送り(f)＝0.03～0.1［mm/rev］

加工面品を上げたい場合は、Rサイズはなるべく大き目を推奨します。

被削材 切削速度 Vc 切込量 ap クーラント
強化プラスチック 50～300 0.05～2 切削油
MMC ～30 0.02～0.1 切削油
超硬合金 ～30 0.02～0.1 切削油
セラミック焼成後 ～30 0.02～0.1 切削油
シリコン ～30 0.02～.1 切削油
