3Dブレーカー搭載PCDインサート
非鉄旋削で切りくず分断と高品位仕上げを両立

N-Insert PCD+

特徴

  • 全サイズに3種類のPCD材種をラインナップ
    PCD材種 平均ダイヤ粒径 用途
    ND001 1μm 加工面品位・耐チッピング性UP
    ND010 10μm 標準グレード
    ND025 25μm 耐摩耗性UP
  • ３Ⅾブレーカー「Chip Breaker Finishing」
  • ポジティブな切れ刃形状を採用した仕上げ用３Ⅾブレーカーを搭載
  • 非鉄金属の加工において最適な切りくず処理を実現

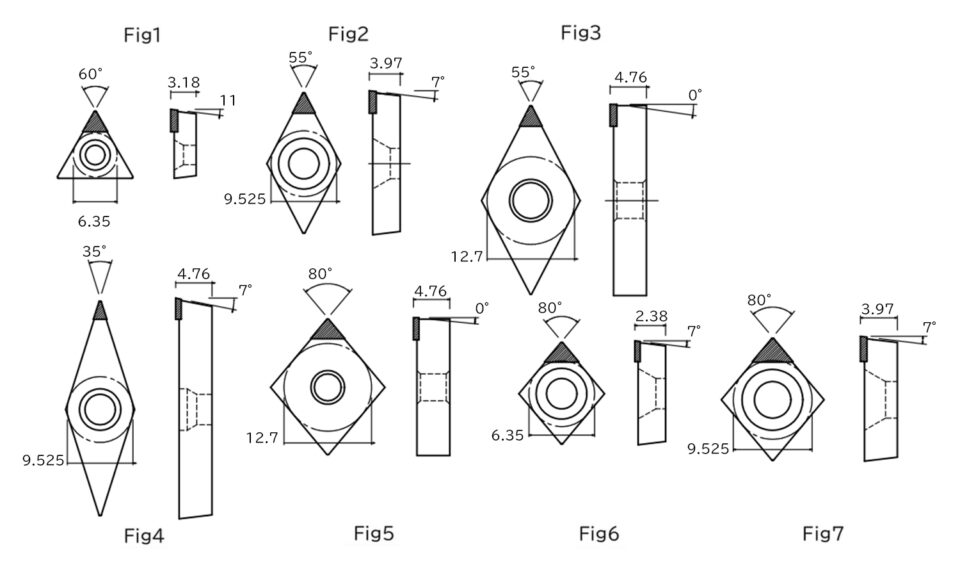

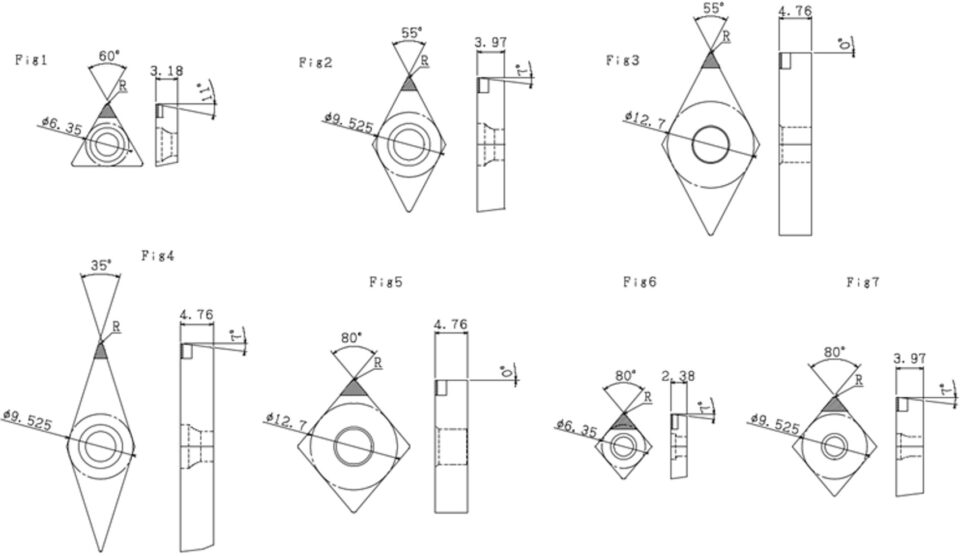

寸法図

ラインナップ

※〇は準標準在庫（納期：約25日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約25～30日）

品番 型式品名 R PCD 材種 在庫 Fig
16450 DCGW11T302-PCD-CBF 0.2 ND001 ● Fig2
16451 DCGW11T302-PCD-CBF 0.2 ND010 ● Fig2
16452 DCGW11T302-PCD-CBF 0.2 ND025 ● Fig2
16453 DCGW11T304-PCD-CBF 0.4 ND001 ● Fig2
16454 DCGW11T304-PCD-CBF 0.4 ND010 ● Fig2
16455 DCGW11T304-PCD-CBF 0.4 ND025 ● Fig2
16456 DCGW11T308-PCD-CBF 0.8 ND001 ● Fig2
16457 DCGW11T308-PCD-CBF 0.8 ND010 ● Fig2
16458 DCGW11T308-PCD-CBF 0.8 ND025 ● Fig2
16459 DNGA150404-PCD-CBF 0.4 ND001 ● Fig3
16460 DNGA150404-PCD-CBF 0.4 ND010 ● Fig3
16461 DNGA150404-PCD-CBF 0.4 ND025 ● Fig3
16462 DNGA150408-PCD-CBF 0.8 ND001 ● Fig3
16463 DNGA150408-PCD-CBF 0.8 ND010 ● Fig3
16464 DNGA150408-PCD-CBF 0.8 ND025 ● Fig3
16465 TPGW110302-PCD-CBF 0.2 ND001 ● Fig1
16466 TPGW110302-PCD-CBF 0.2 ND010 ● Fig1
16467 TPGW110302-PCD-CBF 0.2 ND025 ● Fig1
16468 TPGW110304-PCD-CBF 0.4 ND001 ● Fig1
16469 TPGW110304-PCD-CBF 0.4 ND010 ● Fig1
16470 TPGW110304-PCD-CBF 0.4 ND025 ● Fig1
16471 TPGW110308-PCD-CBF 0.8 ND001 ● Fig1
16472 TPGW110308-PCD-CBF 0.8 ND010 ● Fig1
16473 TPGW110308-PCD-CBF 0.8 ND025 ● Fig1
16474 VCGW160404-PCD-CBF 0.4 ND001 ● Fig4
16475 VCGW160404-PCD-CBF 0.4 ND010 ● Fig4
16476 VCGW160404-PCD-CBF 0.4 ND025 ● Fig4
16477 VCGW160408-PCD-CBF 0.8 ND001 ● Fig4
16478 VCGW160408-PCD-CBF 0.8 ND010 ● Fig4
16479 VCGW160408-PCD-CBF 0.8 ND025 ● FIg4
16480 CCGW060202-PCD-CBF 0.2 ND001 ● Fig6
16481 CCGW060202-PCD-CBF 0.2 ND010 ● Fig6
16482 CCGW060202-PCD-CBF 0.2 ND025 ● FIg6
16483 CCGW060204-PCD-CBF 0.4 ND001 ● Fig6
16484 CCGW060204-PCD-CBF 0.4 ND010 ● FIg6
16485 CCGW060204-PCD-CBF 0.4 ND025 ● Fig6
16486 CCGW09T302-PCD-CBF 0.2 ND001 ● Fig7
16487 CCGW09T302-PCD-CBF 0.2 ND010 ● Fig7
16488 CCGW09T302-PCD-CBF 0.2 ND025 ● Fig7
16489 CCGW09T304-PCD-CBF 0.4 ND001 ● Fig7
16490 CCGW09T304-PCD-CBF 0.4 ND010 ● Fig7
16491 CCGW09T304-PCD-CBF 0.4 ND025 ● Fig7
16492 CNGA120404-PCD-CBF 0.4 ND001 ● Fig5
16493 CNGA120404-PCD-CBF 0.4 ND010 ● Fig5
16494 CNGA120404-PCD-CBF 0.4 ND025 ● Fig5
16495 CNGA120408-PCD-CBF 0.8 ND001 ● Fig5
16496 CNGA120408-PCD-CBF 0.8 ND010 ● Fig5
16497 CNGA120408-PCD-CBF 0.8 ND025 ● Fig5

切削加工条件

※目安 回転当たり送り(fz)＝0.03～0.1mm/rpm

加工面品を上げたい場合は、Rサイズはなるべく大き目を推奨

被削材 切削速度(Vc) 切込量(ap)mm クーラント
アルミニウム 100～2,500 0.08～2 エマルジョン
マグネシウム 100～2,500 0.08～2 エマルジョン
銅 100～500 0.08～2 切削油
