鋳鉄・焼入れ鋼・ベアリング鋼加工用
CBN丸駒インサート
N-Insert Round
特徴
- ソリッドCBNのため両面使用が可能
- 特殊バインダーによって強固に結合した素材

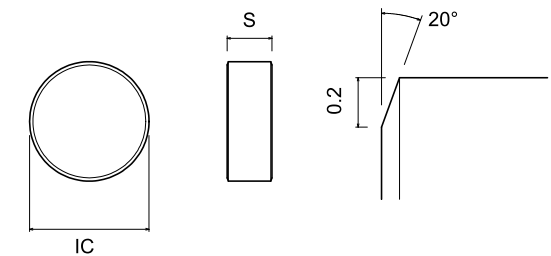

寸法図
ラインナップ
※〇は準標準在庫（納期：約25日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約25～30日）
| 品番 | 型式品名 | 直径 IC | 厚み S | Coating | 在庫 |
|---|---|---|---|---|---|
| 16650 | RNGN090300-CBN | 9.525 | 3.18 | Non-Coating | ● |
| 16651 | RNGN090300-CBN | 9.525 | 3.18 | DUROREY | ● |
| 16652 | RNGN090400-CBN | 9.525 | 3.18 | Non-Coating | ● |
| 16653 | RNGN090400-CBN | 9.525 | 3.18 | DUROREY | ● |
| 16654 | RNGN120300-CBN | 12.7 | 4.76 | Non-Coating | ● |
| 16655 | RNGN120300-CBN | 12.7 | 4.76 | DUROREY | ● |
| 16656 | RNGN120400-CBN | 12.7 | 4.76 | Non-Coating | ● |
| 16657 | RNGN120400-CBN | 12.7 | 4.76 | DUROREY | ● |
切削加工条件
※目安 １回転当たりの送り(f)＝0.03～0.1［mm/rev］
加工面品を上げたい場合は、Rサイズはなるべく大き目を推奨します。
| 被削材 | 切削速度 (Vc) | 切込量(ap)mm | クーラント |
|---|---|---|---|
| ねずみ鋳鉄 | 100～500 | 0.05～0.5 | ドライ |
| ダクタイル鋳鉄 | 80～200 | 0.05～0.2 | ドライ |
| 耐熱合金 | 80～150 | 0.05～0.5 | ドライ |
| 焼入れ鋼 | 80～150 | 0.05～0.2 | ドライ |
