- 旋削
- 単結晶
超精密仕上げ専用
単結晶ダイヤモンドインサート
N-Insert-UP
特徴
- R輪郭精度250nm以下(W,A,100°)
- レンズ、金型加工などの超精密仕上げに特化
- 特殊対応でR、インサート型番、輪郭精度などカスタム可能

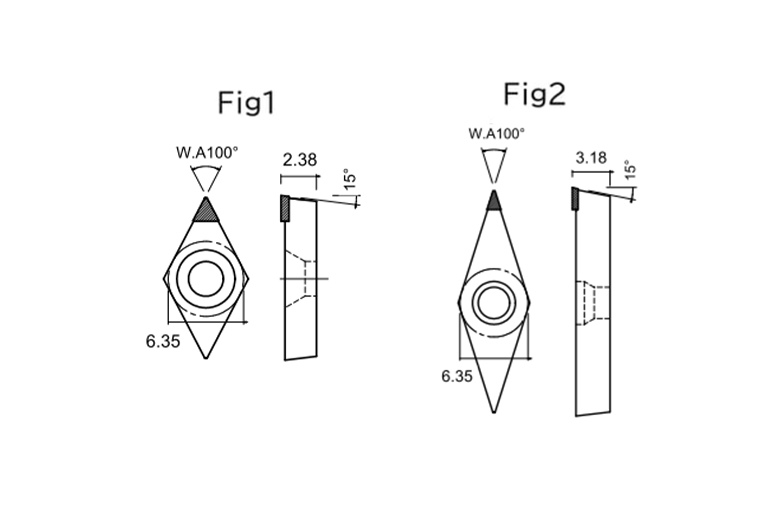

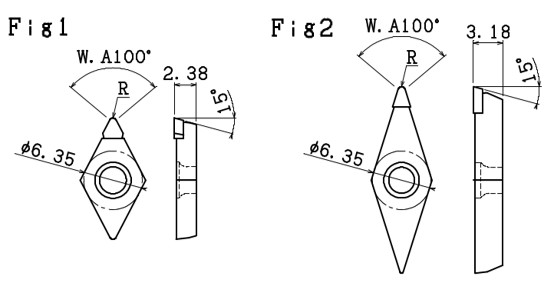

寸法図
ラインナップ
※〇は準標準在庫（納期：約60日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約60日～）
※１００nm以下の輪郭精度、特殊角度なども製作させていただきます。
| 品番 | 型式品名 | R | 在庫 | 仕様 |
|---|---|---|---|---|
| 16031 | DCGW070202-MCD-UPCY | 0.2 | ● | Fig1 |
| 16032 | DCGW070205-MCD‐UPCY | 0.5 | ● | Fig1 |
| 16033 | DCGW070210-MCD‐UPCY | 1.0 | 〇 | Fig1 |
| 16034 | VCGW110302-MCD‐UPCY | 0.2 | ● | Fig1 |
| 16035 | VCGW110305-MCD‐UPCY | 0.5 | ● | Fig1 |
| 16036 | VCGW110310-MCD-UPCY | 1.0 | 〇 | Fig1 |
| 16037 | DCGW070202-MCD-UPCO | 0.2 | ● | Fig2 |
| 16038 | DCGW070205-MCD‐UPCO | 0.5 | ● | Fig2 |
| 16039 | DCGW070210-MCD‐UPCO | 1.0 | 〇 | Fig2 |
| 16040 | VCGW110302-MCD‐UPCO | 0.2 | ● | Fig2 |
| 16041 | VCGW110305-MCD‐UPCO | 0.5 | ● | Fig2 |
| 16042 | VCGW110310-MCD-UPCY | 1.0 | 〇 | Fig2 |
