- 旋削
- 単結晶
バニシング加工により
切削加工では得られない
鏡面加工・表面改質が可能
N-Pencil Vanish
特徴
- 単結晶ダイヤモンド一体型にて超硬丸シャンク仕様
- ペンシル型の採用により様々な外面形状に対応
- 先端SR形状が「除去加工」ではない「塑性変形」を可能に

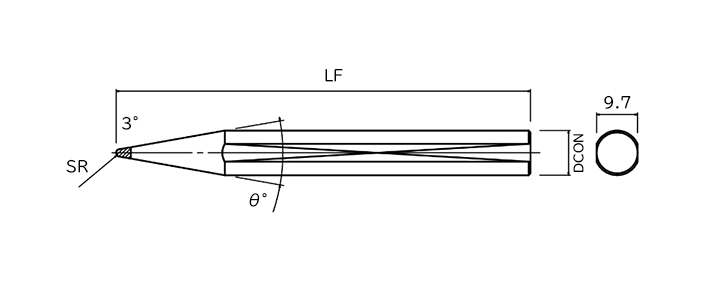

寸法図
ラインナップ
※〇は準標準在庫（納期：約40日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
| 品番 | 型式品名 | SR | 角度 θ° | シャンク径 DCON | 全長 LF | 在庫 |
|---|---|---|---|---|---|---|
| 16800 | N-PV0020 | 0.2 | 20° | 10 | 100 | ● |
| 16801 | N-PV0050 | 0.5 | 20° | 10 | 100 | ● |
| 16802 | N-PV0100 | 1.0 | 20° | 10 | 100 | ● |
| 16803 | N-PV0150 | 1.5 | 20° | 10 | 100 | 〇 |
| 16804 | N-PV0200 | 2.0 | 20° | 10 | 100 | 〇 |
- 旋盤でご使用ください。
- 形状及び寸法修正には適しません。
- 光学等の用途で鏡面を求められる場合には、研削/研磨の工程との併用をお願いします。
