小径加工専用ダイヤモンドバイト
N-Small Bite
特徴
- CNC自動旋盤での小径～極小径加工に特化
- 超硬工具と比較し高寿命、高品位（当社試験による）
- PCD、MCDをラインナップ

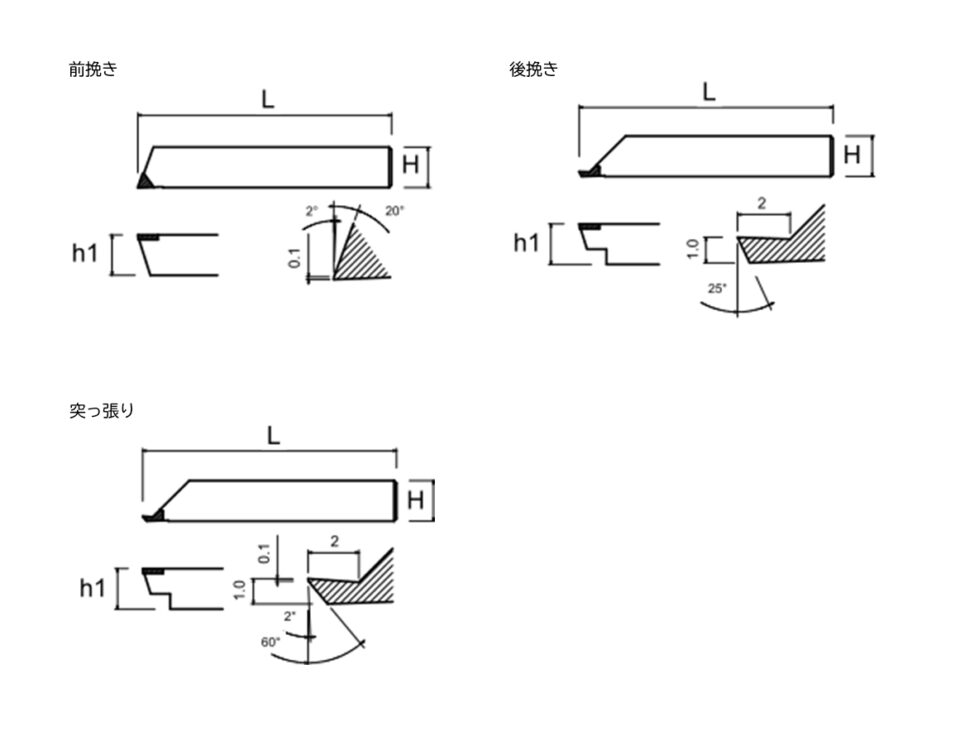

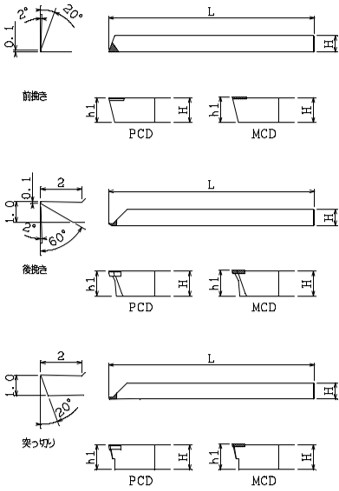

寸法図
ラインナップ
| 品番 | 型式品名 | 仕様 | (H) | (h1) | L | 在庫 |
|---|---|---|---|---|---|---|
| 16750 | N-SBF08-PCD | 前挽き | 8 | (8) | 100 | ● |
| 16751 | N-SBF08-MCD | 前挽き | 8 | (8.3) | 100 | ● |
| 16752 | N-SBF10-PCD | 前挽き | 10 | (10) | 100 | ● |
| 16753 | N-SBF10-MCD | 前挽き | 10 | (10.3) | 100 | ● |
| 16754 | N-SBB08-PCD | 後挽き | 8 | (8) | 100 | ● |
| 16755 | N-SBB08-MCD | 後挽き | 8 | (8.3) | 100 | ● |
| 16756 | N-SBB10-PCD | 後挽き | 10 | (10) | 100 | ● |
| 16757 | N-SBB10-MCD | 後挽き | 10 | (10.3) | 100 | ● |
| 16758 | N-SBP08-PCD | 突っ切り | 8 | (8) | 100 | ● |
| 16759 | N-SBP08-MCD | 突っ切り | 8 | (8.3) | 100 | ● |
| 16760 | N-SBP10-PCD | 突っ切り | 10 | (10) | 100 | ● |
| 16761 | N-SBP10-MCD | 突っ切り | 10 | (10.3) | 100 | ● |
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
※シャンク材質 PCD＝鋼材 MCD＝超硬合金
切削加工条件
| 被削材 | 切削速度 (Vc) | 切込量 (ap)mm | クーラント |
|---|---|---|---|
| 銀 | 30～100 | 0.005～0.1 | 切削油 |
| アルミニウム | 10～70 | 0.005～0.1 | エマルジョン |
| マグネシウム | 10～70 | 0.005～0.1 | エマルジョン |
| 金 | 30～100 | 0.005～0.1 | 切削油 |
| 銅 | 30～100 | 0.005～0.1 | 切削油 |
| パラジウム | 30～100 | 0.005～0.1 | エマルジョン/エア |
※目安 回転当たり送り(fz)＝0.01～0.03mm/rev
