• ミリング
  • 単結晶

外周等の鏡面仕上げ加工と
長寿命の実現

N-Square Mill

特徴

  • 超硬切削工具に比べて面粗さが6倍向上
  • 「鏡面」が 「切削」で完結できる

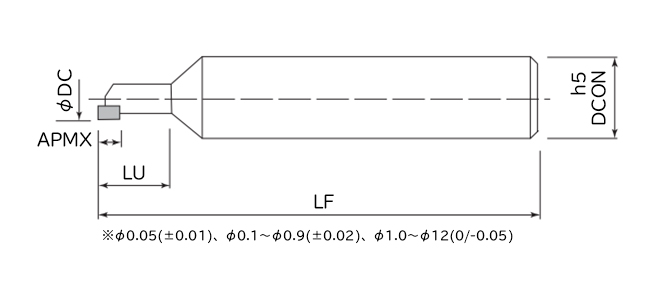

寸法図

ラインナップ

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

品番 型式品名 刃径 DC 刃長 APMX 有効長 LU シャンク径 DCON 全長 LF 在庫
15617 N-SM0005 φ0.05 0.025 0.15 4 40 ●
15600 N-SM0010 φ0.1 0.05 0.3 6 50 ●
15601 N-SM0020 φ0.2 0.1 0.6 6 50 ●
15602 N-SM0030 φ0.3 0.15 0.9 6 50 ●
15603 N-SM0040 φ0.4 0.2 1.2 6 50 〇
15604 N-SM0050 φ0.5 0.25 1.5 6 50 ●
15605 N-SM0060 φ0.6 0.3 1.8 6 50 〇
15606 N-SM0070 φ0.7 0.35 2.1 6 50 〇
15607 N-SM0080 φ0.8 0.4 2.4 6 50 ●
15608 N-SM0090 φ0.9 0.45 2.7 6 50 〇
15610 N-SM0100 φ1 0.5 1.5 6 55 ●
15611 N-SM0200 φ2 1.5 3 6 55 ●
15618 N-SM0300 φ3 2 4.5 6 55 ●
15612 N-SM0400 φ4 2 6 6 55 ●
15613 N-SM0600 φ6 3 9 8 55 ●
15614 N-SM0800 φ8 4 12 8 55 ●
15615 N-SM1000 φ10 5 15 10 60 ●
15616 N-SM1200 φ12 6 18 12 60 ●

切削加工条件

樹脂・非鉄金属加工

※硬脆性材の場合は回転速度を1/3に

※出来るだけ高回転を推奨

※参考値 被切削材や加工機により異なります。

※目安 １刃あたりの送り量(fz)=0.01～0.05(mm/t)／極小径については0.01以下（mm/t）／送り速度(Vf)=100～500mm/min

径 (min-1) 回転速度 ap(mm) 切込み量
φ0.05 10,000～40,000 0.002
φ0.1 10,000～40,000 0.004
φ0.2 10,000～40,000 0.009
φ0.3 10,000～40,000 0.01
Φ0.4 10,000～40,000 0.01
φ0.5 10,000～40,000 0.02
φ0.6 10,000～40,000 0.03
φ0.7 10,000～40,000 0.03
φ0.8 10,000～40,000 0.04
φ0.9 10,000～40,000 0.04
φ1 10,000～40,000 0.04
φ2 10,000～30,000 0.09
φ3 10,000～20,000 0.1
φ4 10,000～20,000 0.1
φ6 5,000～10,000 0.1
φ8 5,000～10,000 0.1
φ10 5,000～10,000 0.1
φ12 5,000～10,000 0.1
