N-SquaraMillのロングネックタイプ

N-Square Mill-LN

特徴

  • 超硬切削工具に比べて面粗さが6倍向上（当社試験による）
  • 「鏡面」が 「切削」で完結できる

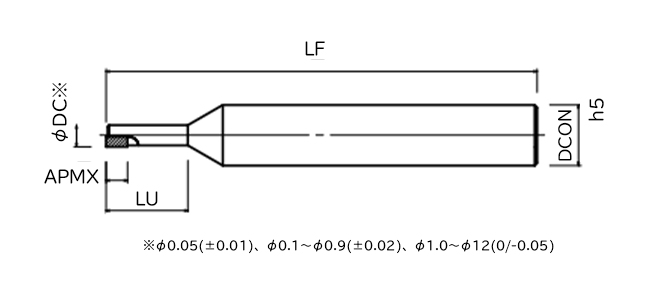

寸法図

ラインナップ

品番 型式品名 刃径 DC 刃長 APMX 有効長 LU シャンク径 DCON 全長 LF 在庫
16100 N-SML0005 0.05 0.025 0.２5 4 40 ●
16101 N-SML0010 0.1 0.05 0.5 6 50 ●
16102 N-SML0020 0.2 0.1 1 6 50 ●
16103 N-SML0030 0.3 0.15 1.5 6 50 ●
16104 N-SML0040 0.4 0.2 2 6 50 〇
16105 N-SML0050 0.5 0.25 2.5 6 50 ●
16106 N-SML0060 0.6 0.3 3 6 50 〇
16107 N-SML0070 0.7 0.35 3.5 6 50 〇
16108 N-SML0080 0.8 0.4 4 6 50 ●
16109 N-SML0090 0.9 0.45 4.5 6 50 〇
16110 N-SML0100 1 0.5 5 6 55 ●
16111 N-SML0200 2 1.5 10 6 55 ●
16112 N-SML0300 3 2 15 6 55 ●
16113 N-SML0400 4 2 20 6 55 ●
16114 N-SML0600 6 3 30 8 100 ●
16115 N-SML0800 8 4 40 8 100 ●
16116 N-SML1000 10 5 50 10 100 ●
16117 N-SML1200 12 6 60 12 100 ●

※〇は準標準在庫（納期：約40日）となります。

※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）

切削加工条件

径 (min-1) 回転速度 ap(mm) 切込み量
φ0.05 10,000～40,000 0.002
φ0.1 10,000～40,000 0.004
φ0.2 10,000～40,000 0.009
φ0.3 10,000～40,000 0.01
Φ0.4 10,000～40,000 0.01
Φ0.5 10,000～40,000 0.02
Φ0.6 10,000～40,000 0.03
Φ0.7 10,000～40,000 0.03
Φ0.8 10,000～40,000 0.04
Φ0.9 10,000～40,000 0.04
φ1 10,000～40,000 0.04
φ2 10,000～30,000 0.09
φ3 10,000～20,000 0.1
φ4 10,000～20,000 0.1
φ6 5,000～10,000 0.1
φ8 5,000～10,000 0.1
φ10 5,000～10,000 0.1
φ12 5,000～10,000 0.1

樹脂・非鉄金属加工

※硬脆性材の場合は回転速度を1/3に

※出来るだけ高回転を推奨

※硬脆性材の場合は回転速度を下げてください（目安1/3程度）

※参考値 被切削材や加工機により異なります。

※目安 １刃あたりの送り量(fz)=0.01～0.05(mm/t)／極小径については0.01以下（mm/t）／送り速度(Vf)=100～500mm/min
