合わせ面精度を最大化するツール
N-Super Hale
特徴
- シール面の磨きレスを実現
- 牧野フライス製作所「SMART TOOL」に対応
- 単結晶ダイヤ仕様は鏡面仕上も可能

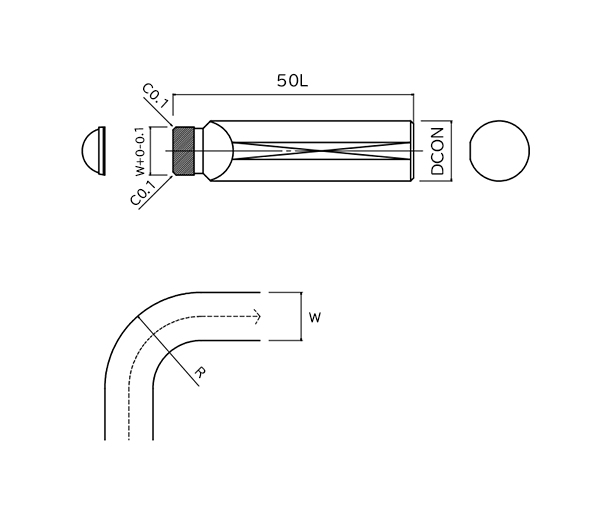

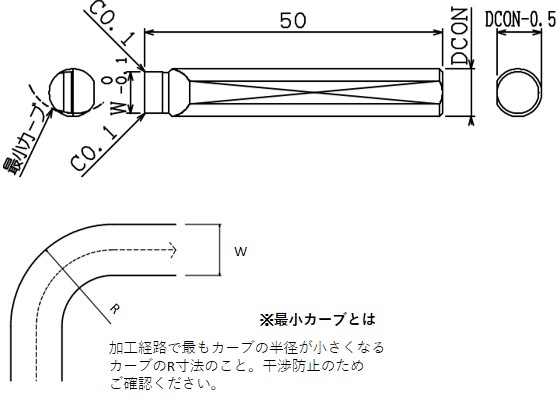

寸法図
ラインナップ
※〇は準標準在庫（納期：約40日）となります。
※その他希望形状ありましたらご対応させて頂きます。（納期：約40日）
※最小カーブとは、加工経路で最もカーブの半径が小さくなるカーブのR寸法のこと。干渉防止のため確認ください。
PCD
| 品番 | 型式品名 | 刃幅 W | シャンク径 DCON | 最小カーブ | 在庫 |
|---|---|---|---|---|---|
| 15300 | N-SH4-PCD | 4 | Φ6 | R8 | ● |
| 15301 | N-SH5-PCD | 5 | Φ6 | R7 | ● |
| 15302 | N-SH6-PCD | 6 | Φ6 | R6.5 | ● |
| 15303 | N-SH7-PCD | 7 | Φ8 | R8 | ● |
| 15304 | N-SH8-PCD | 8 | Φ8 | R8.5 | ● |
| 15305 | N-SH9-PCD | 9 | Φ10 | R9.2 | ● |
| 15306 | N-SH10-PCD | 10 | Φ10 | R10.5 | ● |
CBN
| 品番 | 型式品名 | 刃幅 W | シャンク径 DCON | 最小カーブ | 在庫 |
|---|---|---|---|---|---|
| 15310 | N-SH4-CBN | 4 | Φ6 | R8 | ◯ |
| 15311 | N-SH5-CBN | 5 | Φ6 | R7 | ● |
| 15312 | N-SH6-CBN | 6 | Φ6 | R6.5 | ◯ |
| 15313 | N-SH7-CBN | 7 | Φ8 | R8 | ◯ |
| 15314 | N-SH8-CBN | 8 | Φ8 | R8.5 | ◯ |
| 15315 | N-SH9-CBN | 9 | Φ10 | R9.2 | ◯ |
| 15316 | N-SH10-CBN | 10 | Φ10 | R10.5 | ● |
