エンドミル
超硬合金内径加工
2025年10月30日
詳細情報
- ワーク
超硬合金(86HRA)
- 使用工具
Φ6.5 CVDラジアスエンドミル
- 使用機械
マシニングセンター
- 切削速度
Vc=132m/min
- 回転数
7,000rpm/min
- 送り
0.045mm
- 切込深さ
Ap=0.04mm,Ae=0.03mm
- 切削油
オイルミスト

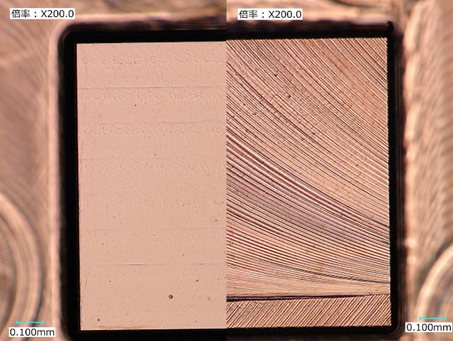

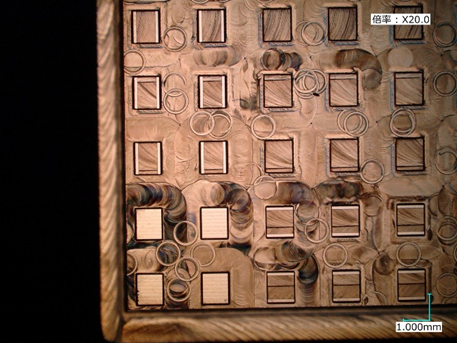

アクリル加工
2025年10月30日
透明度の比較サンプル
詳細情報
- ワーク
アクリル
- 使用工具
N-Square Mill φ4
- 使用機械
タッピングセンター
- 切削速度
Vc=75.5m/min
- 回転数
6,000rpm/min
- 送り
0.02mm
- 切込深さ
Ap=0.1mm、Ae=2mm
- 切削油
エアー
関連製品
非球面フレネルレンズ加工
2025年10月30日
詳細情報
提供：共栄エンジニアリング株式会社 様
- ワーク
Ni-Pメッキ
- 使用工具
アキュボール ABL R0.04
- 加工時間
仕上加工:10時間
- 面粗度
Ra:10 nm

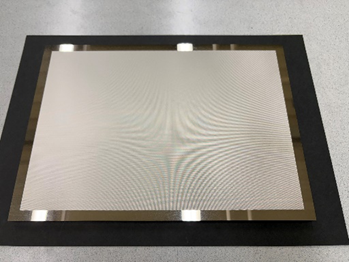

マイクロレンズアレイ加工
2025年10月30日
詳細情報
提供：共栄エンジニアリング株式会社 様
- ワーク
Ni-Pメッキ
- 使用工具
アキュボール ABL-α(耐摩耗仕様)
- サイズ
A4サイズ 約14インチ
- レンズ数
六方最密充填構造で約40万個
- レンズ形状精度
形状精度(P-V)1μm以下
表面粗さ Ra5~10nm- 加工時間
約220時間

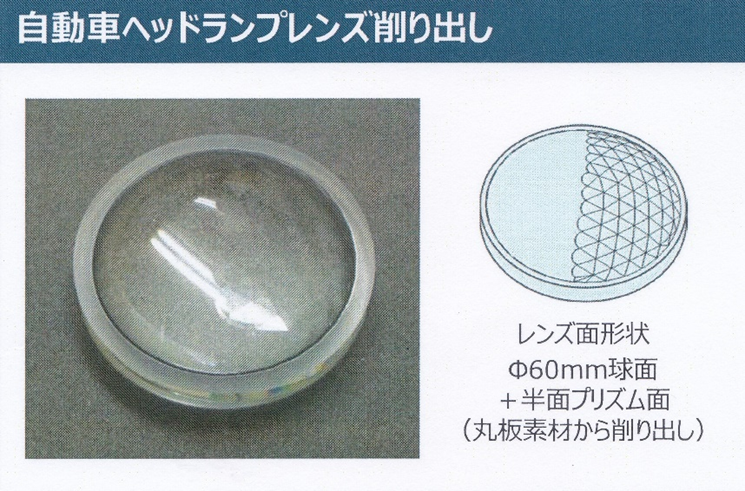

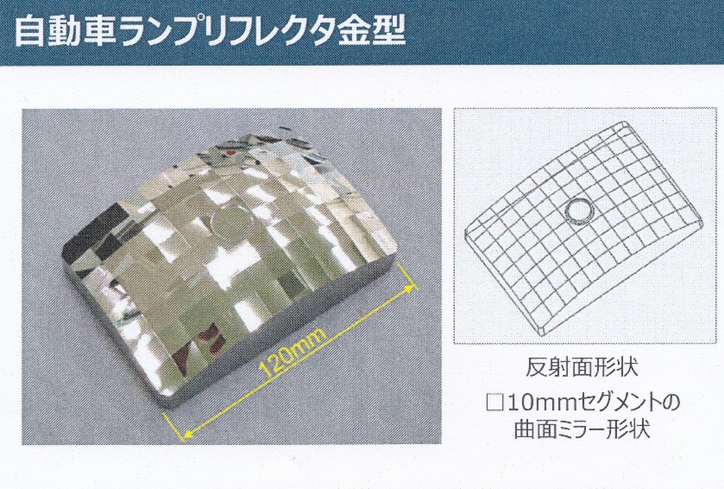

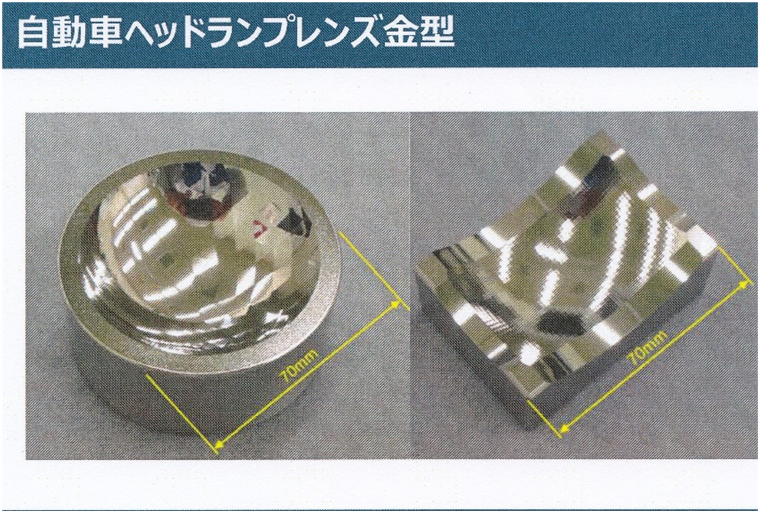

自動車ランプ金型加工
2025年10月30日
詳細情報
- ワーク
Ni-Pメッキ
- 使用工具

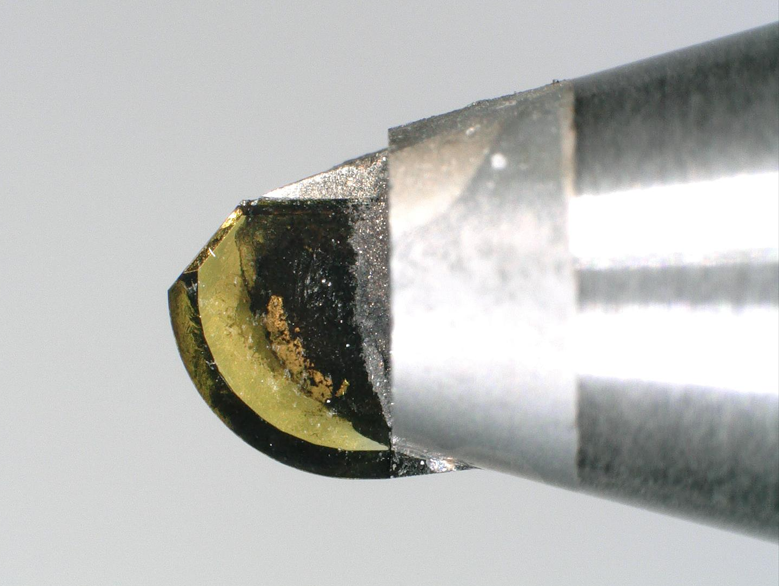

単結晶ダイヤモンドボールエンドミル R1.0
- 使用機械
UVM-450(C)
- 回転数
60000rpm/min
- 面粗度
Ra:10nm

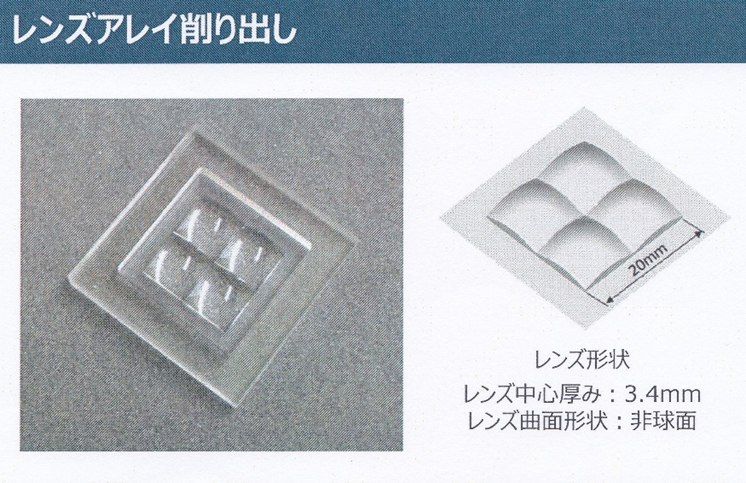

レンズ削り出し加工
2025年10月30日
詳細情報
提供：芝浦機械株式会社 様
- ワーク
アクリル
- 使用工具

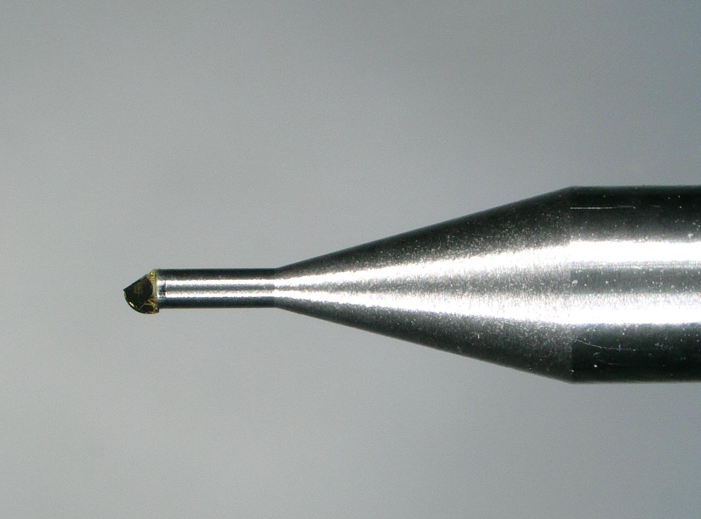

単結晶ダイヤモンドボールエンドミル R0.5
- 使用機械
UVM-450(C)
- 回転数
60000rpm/min
- 面粗度
Ra:15nm
マイクロ流路加工
2025年10月30日
倍率500倍
詳細情報
提供：神奈川県工業技術センター 様
- ワーク
石英ガラス
- 使用工具
アキュエンドミル φ0.5
- 回転数
24,000rpm/min
- 切込み量
5μm
- 面粗度
Ra:10nm
- 送り速度
10~15mm/m
- クーラント
湿式
- 加工時間
9時間30分
加飾加工
2025年10月30日
詳細情報
提供：池上金型工業株式会社 様
- ワーク
Ni-Pメッキ
- 使用工具

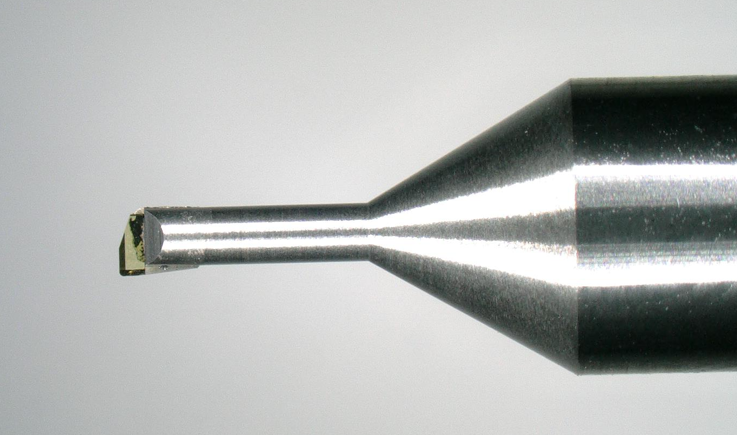

アキュスクエアASQ 0.02V55°
- 使用機械
超精密油静圧加工機
- 回転数
60000rpm/min
- 面粗度
Ra:15nm
